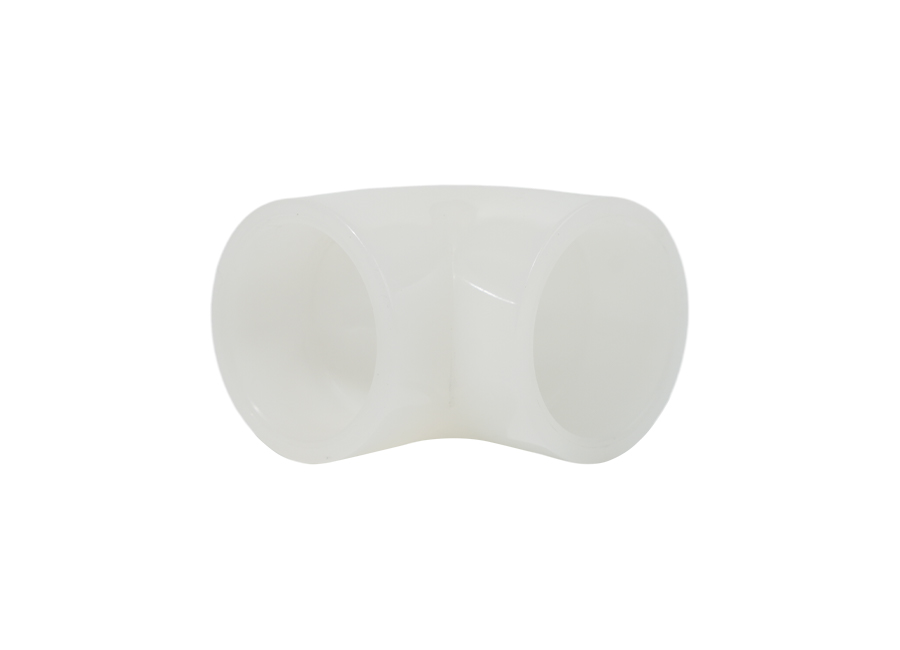

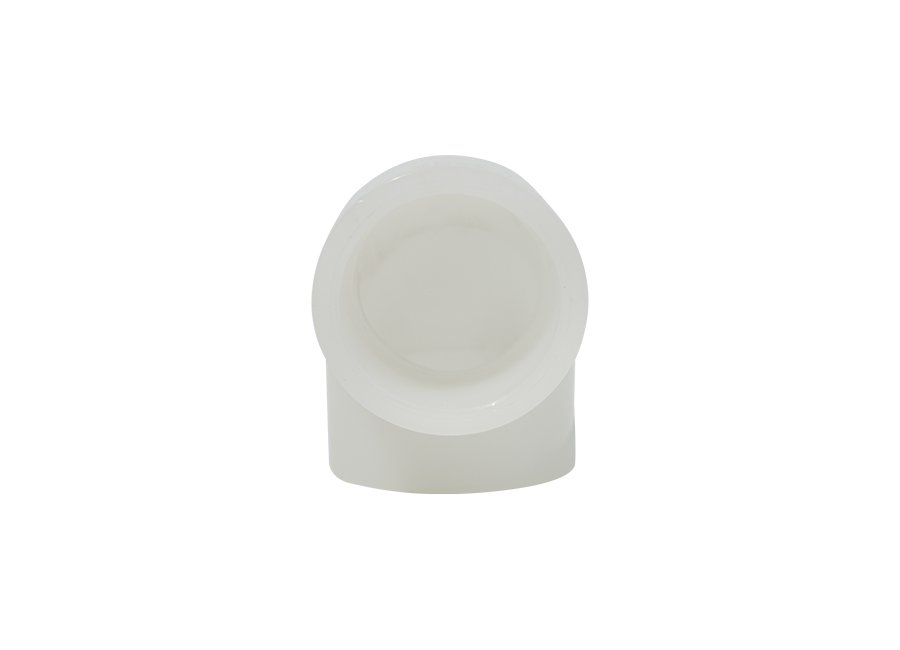

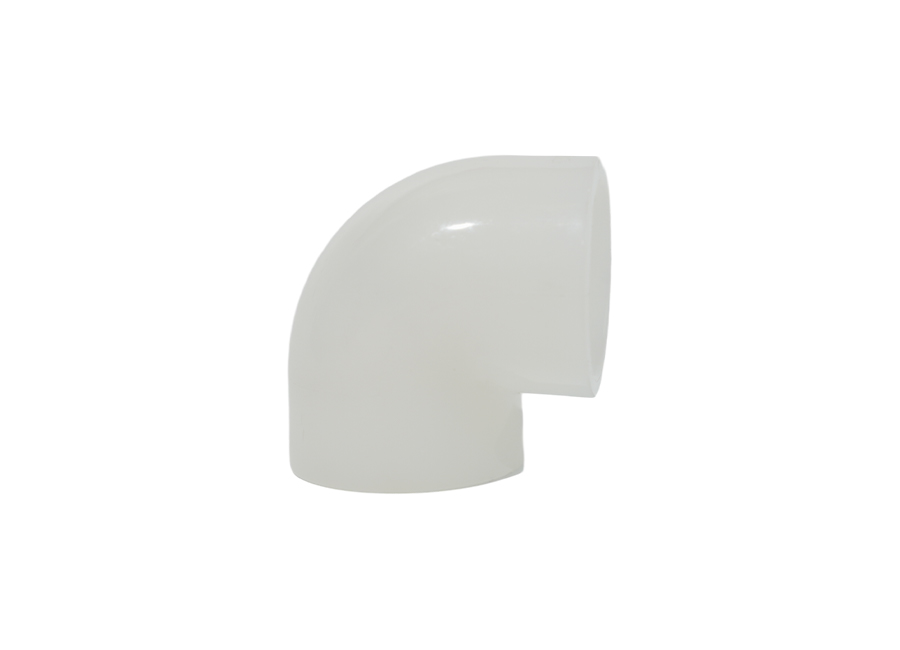

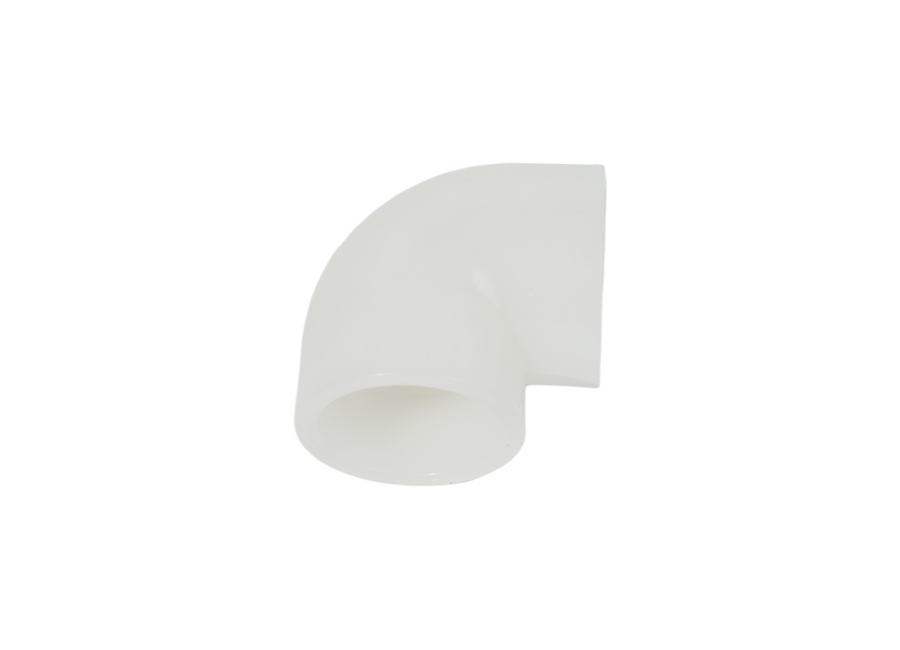

Siku 90 Darjah PVDF

PVDF, yang bermaksud Polyvinylidene Fluoride, ialah fluoropolimer termoplastik yang sangat kristal yang menggabungkan rintangan kakisan kimia yang hebat dengan kebolehprosesan yang baik. Bahan ini mempunyai rintangan cuaca yang luar biasa, rintangan UV, dan sifat anti-penuaan, membolehkan ia mengekalkan sifat fizikal dan kimia asalnya dalam jangka masa panjang. Dalam proses pembuatan, kami menggunakan teknik pengeluaran termaju untuk memastikan setiap siku PVDF 90° memenuhi piawaian kualiti. Dinding dalam dan luar siku licin, menghasilkan rintangan bendalir yang rendah dan berkesan mengurangkan kehilangan tekanan dalam sistem saluran paip. Selain itu, reka bentuk siku PVDF 90° membolehkan perubahan arah paip yang lebih lancar, mengurangkan kesan dan geseran bendalir di selekoh, seterusnya meningkatkan lagi kecekapan operasi sistem saluran paip. Siku PVDF 90° juga mempunyai kestabilan haba dan kekuatan mekanikal yang baik. Ia boleh mengekalkan prestasi yang stabil di bawah suhu tinggi dan keadaan tekanan tinggi tanpa mudah berubah bentuk atau pecah. Selain itu, rintangan kakisannya yang mengagumkan membolehkan ia digunakan untuk tempoh yang lama dalam pelbagai media menghakis tanpa mengalami kerosakan.

  • Siku 90 Darjah PVDF
  • Siku 90 Darjah PVDF
  • Siku 90 Darjah PVDF
  • Siku 90 Darjah PVDF
  • Siku 90 Darjah PVDF

Bahan: PVDF
Penilaian Tekanan: 0.6MPa, 1.0MPa
Kaedah Sambungan: Soket dan Spigot, Kimpalan
Warna: Putih
Piawaian Pengeluaran: ISO 10931, DIN 8077/8078, EN 14577
Ketumpatan: 1.17~1.79 g/cm³
Takat Lebur: 172°C
Penggunaan Jangka Panjang Julat Suhu Persekitaran: -40 hingga 150°C
Suhu Pesongan Haba: 112 hingga 145°C

Pengenalan parameter produk
Siku 90 Darjah PVDF Siku 90 Darjah PVDF
90° siku  (Kimpalan punggung)
Nominal
luar
diameter
De
Luar
diameter
D
Ketebalan dinding S Siku 45°

0.6

MPa

1.0

MPa

Lurus
tiub
panjang
H2

Pusat
toendZ2
minimum
75 75 1.5 0.136
90 90 1.9 0.21
110 110 1.9 0.27
125 125 2.4 0.44
140 140 0.93 2.4 0.56
160 160 1.11 2.9 0.82
180 180 2.5 1.49 3.0 1.09
200 200 2.5 2.27 3.6 1.56
225 225 2.8 2.88 4.3 2.23
250 250 3.2 3.64 5.3 3.34
280 280 3.9 4.72
315 315 4.4 5.95
355 355 5.0 7.32
400 400 5.6 9.154
450 450 6.2 10.888
500 500 7.1 13.639
560 560 7.6 17.329
630 630 8.5 21.97
90° siku (Soket)

Nominal
luar

diameter

De

Luar
diameter
DH
siku
45°
B
Dinding cangkerang
ketebalan
S
Lubang slot
secara langsung
DH

Lengan slot
ketebalan

T

Slot
kedalaman
H1
32 32 50 2.1 32.4 1.6 23
40 40 57 2.6 40.5 2.4 26
50 50 66 3.3 50.6 3 30
63 63 80 4.2 63.7 3.8 35
75 75 94 5.0 75.8 4.5 40
90 90 107 6.0 91 5.4 46
110 110 122 7.3 111.1 6.6 48
125 125 129 8.5 126.2 7.8 51
140 140 143 9.3 141.4 8.4 54
160 160 164 11.6 161.6 9.6 58
180 180 156 12.2 181.8 10.8 62
200 200 178 13.2 202 12.4 66
225 225 213 14.9 227.1 13.4 71
250 250 230 17.0 252.4 15.7 77
280 280 260 18.5 282.6 16.7 82
315 315 300 20.8 318 18.8 89
355 355 345 23.5 358.3 21.2 97
400 400 390 26.5 403.7 23.9 106
450 450 440 30.4 454 27.6 116
500 500 485 33.9 504.5 30.8 127
560 560 550 34 565 33.1 134
630 630 615 34 635 33.2 145
Siku 90 Darjah PVDF advantages

1. Bahan PVDF mempunyai ciri rintangan suhu tinggi yang indah. PVDF 90° siku boleh mengekalkan sifat fizikal dan kimia yang stabil di bawah keadaan suhu tinggi, tanpa ubah bentuk atau kerosakan akibat peningkatan suhu, memastikan operasi selamat jangka panjang sistem saluran paip.
2. Siku PVDF 90° dimesin dengan ketepatan, dengan kekuatan mekanikal yang mengagumkan, mampu menahan tekanan tinggi dan daya hentaman, memastikan operasi sistem saluran paip yang stabil di bawah keadaan tekanan tinggi dan halaju tinggi, dan mengurangkan risiko kebocoran dan pecah dengan berkesan.
3. Siku direka bentuk dengan dinding dalaman yang licin, yang mengurangkan rintangan apabila bendalir melalui, mengurangkan penggunaan tenaga sistem saluran paip dan meningkatkan kecekapan penghantaran bendalir, menjadikannya amat sesuai untuk aplikasi di mana kecekapan tinggi penghantaran bendalir diperlukan.
4. Siku PVDF 90° direka bentuk mengikut spesifikasi standard, menjadikannya mudah untuk disambungkan dengan komponen saluran paip lain, dengan proses pemasangan yang mudah dan cepat. Selain itu, bahannya yang ringan dan kos penyelenggaraan yang rendah mengurangkan kos operasi keseluruhan sistem saluran paip.
5. Siku PVDF 90° dihasilkan dengan ketat mengikut piawaian keselamatan yang berkaitan untuk memastikan keselamatan penggunaan produk.

Aplikasi
01 / 01
  • Industri Kimia
Industri Kimia
Dalam proses pengeluaran kimia, medium bendalir biasanya perlu melalui beberapa peringkat proses, dan siku 90 darjah PVDF memainkan peranan penting dalam peringkat ini. Ia digunakan untuk menyambung paip ke arah yang berbeza untuk memastikan bendalir dapat mengalir dengan lancar dari satu peringkat proses ke peringkat seterusnya. Reka bentuk siku ini bukan sahaja meningkatkan kecekapan pengeluaran kimia tetapi juga mengurangkan penggunaan tenaga yang disebabkan oleh perubahan arah aliran bendalir. Pada masa yang sama, rintangan suhu tinggi yang mengagumkan juga membolehkan ia berfungsi secara normal dalam persekitaran suhu tinggi, memenuhi keperluan khas pembuatan klor-alkali.
